В этом подробном руководстве мы подробно рассмотрим механику, применение и преимуществаСферические роликоподшипники для печатных машин. Эта статья, предназначенная для технических специалистов, операторов станков и специалистов по закупкам, дает экспертное представление о том, почему эти подшипники являются важнейшими компонентами в высокоскоростных печатных операциях. Мы рассматриваем эксплуатационные характеристики, критерии выбора, методы установки и обслуживания, а также распространенные виды отказов, опираясь на надежные отраслевые источники и принципы EEAT (экспертиза, опыт, авторитетность и надежность).
Оглавление
- Что такое сферический роликоподшипник печатного станка?
- Как сферический роликоподшипник работает в печатном станке?
- Почему стоит выбирать сферические роликоподшипники для печатных машин?
- Какие характеристики имеют наибольшее значение при выборе подшипников?
- Каковы распространенные виды отказов?
- Как сохранить и продлить срок службы подшипников?
- Часто задаваемые вопросы

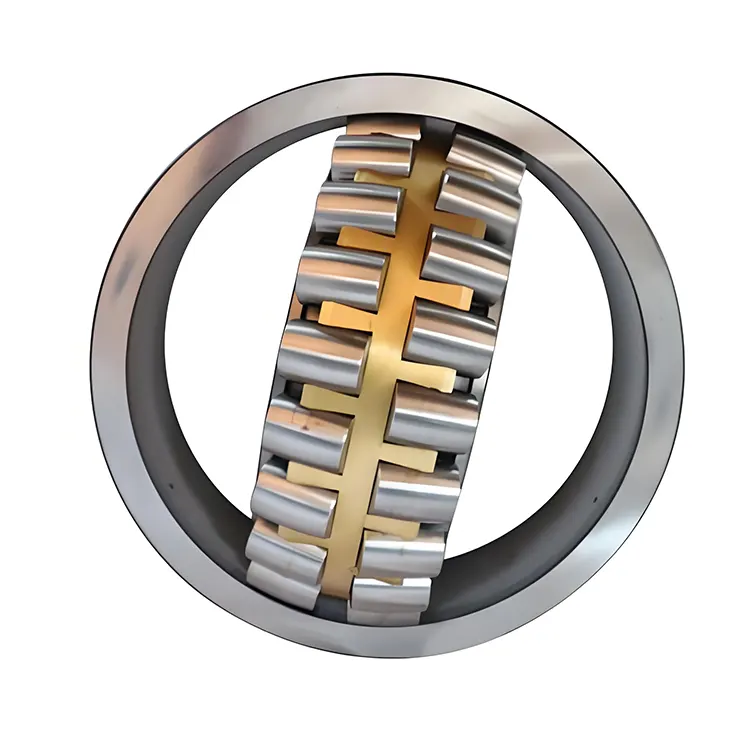

Что такое сферический роликоподшипник печатного станка?
Сферический роликоподшипник для печатной машины — это тип подшипника качения, специально разработанный для того, чтобы выдерживать высокие нагрузки и условия несоосности, встречающиеся в промышленном печатном оборудовании. В отличие от радиальных шарикоподшипников, которые выдерживают умеренные нагрузки, сферические роликоподшипники имеют два ряда симметричных роликов, которые позволяют им выдерживать высокие радиальные нагрузки и умеренные осевые нагрузки. Эти характеристики делают их идеальными для тяжелых высокоскоростных валков печатного оборудования, такого как офсетные машины, флексографские машины и машины глубокой печати.
В печатных машинах подшипники должны надежно работать в условиях температурных колебаний, загрязнения, вибрации и дисбалансных нагрузок. В результате появились высокопроизводительные подшипники, подобные тем, которые производятся такими лидерами отрасли, какКомель подшипниковая компания, ООО.— обеспечивают повышенную долговечность, улучшенные пути смазки и оптимизированную конструкцию сепаратора для поддержания эксплуатационной стабильности и эффективности в суровых промышленных условиях.
Как сферический роликоподшипник работает в печатном станке?
Сферические роликоподшипники состоят из следующих основных компонентов:
- Внутреннее кольцос двумя дорожками качения.
- Наружное кольцосо сферической дорожкой качения.
- Роликив форме бочки для распределения нагрузки.
- Клеткакоторый направляет ролики и поддерживает разделение.
Сферическая дорожка качения наружного кольца позволяет подшипнику компенсировать перекосы вала без значительного увеличения нагрузки. В печатных машинах эта функция важна из-за небольших отклонений от высоких скоростей, большого натяжения полотна и эксцентриситета валков.
Подшипники работают на смазке (смазке или масле), что снижает трение и износ. Оптимальная смазка обеспечивает снижение теплового образования — частая проблема в высокоскоростных прессах.
Почему стоит выбирать сферические роликоподшипники для печатных машин?
Сферические роликоподшипники обладают рядом преимуществ по сравнению с альтернативными подшипниками в тяжелых условиях печати:
| Особенность | Выгода |
|---|---|
| Высокая радиальная нагрузка | Поддерживает тяжелые ролики без деформации. |
| Компенсация несоосности | Снижает нагрузку от отклонений вала и ошибок установки. |
| Долговечность | Увеличенный срок службы в суровых условиях. |
| Универсальные варианты смазки | Повышает надежность при любых рабочих температурах. |
Благодаря этим преимуществам сферические роликоподшипники предпочтительнее там, где долговечность, устойчивость к нагрузкам и надежная работа имеют решающее значение.
Какие характеристики имеют наибольшее значение при выборе подшипников?
Выбор правильного подшипника для печатной машины предполагает анализ:
- Направление и величина нагрузки:Радиальный и осевой компонент.
- Рабочая скорость:Высокие обороты требуют классов точности допусков.
- Допуск на несоосность:Способность выдерживать дефекты монтажа.
- Качество материала:Термообработанная сталь, керамические элементы или гибридные варианты.
- Герметизация и экранирование:Защита от пыли, красочного тумана, воздействия растворителей.
Высокоточные подшипники часто соответствуют стандартам, установленным Международной организацией по стандартизации (ISO) и Американской ассоциацией производителей подшипников (ABMA), которые определяют отраслевые стандарты производительности. Выбор подшипников, соответствующих рабочему циклу пресса, гарантирует максимальную эффективность и сокращение времени простоя.
Каковы распространенные виды отказов?
Понимание распространенных видов отказов подшипников помогает предотвратить дорогостоящие простои. Типичные проблемы включают в себя:
- Усталостное растрескивание:Вызвано усталостью металла из-за повторяющихся циклов напряжений.
- Неисправность смазки:Недостаточное количество или загрязнение смазки ускоряет износ.
- Повреждения от неправильного выравнивания:Перегрузка роликов из-за чрезмерного смещения.
- Коррозия:Химическое воздействие чернил и чистящих растворителей.
Меры по смягчению последствий включают соответствующие графики смазки, решения для уплотнений и регулярные проверки. По данным SKF, неправильная смазка является основной причиной поломок подшипников в промышленном оборудовании. (Источник: Справочник SKF по подшипникам, 2019 г.)
Как сохранить и продлить срок службы подшипников?
Практика технического обслуживания существенно влияет на долговечность подшипников. Рассмотрим следующие шаги:
- Плановый осмотр:Визуальная проверка на предмет аномального шума, нагрева или вибрации.
- Режим смазки:Используйте рекомендованные производителем смазки/масла через определенные промежутки времени.
- Проверка выравнивания:Убедитесь, что валы и корпуса находятся в пределах допуска.
- Экологический контроль:Минимизируйте загрязнение за счет эффективных уплотнений.
Экспертные группы по техническому обслуживанию отслеживают характер износа и используют технологии мониторинга состояния, такие как ультразвук или анализ вибрации, чтобы прогнозировать потенциальные неисправности до их возникновения.
Часто задаваемые вопросы
- Что отличает сферический роликоподшипник от других типов подшипников?
- Сферический роликоподшипник имеет два ряда бочкообразных роликов и сферическую внешнюю дорожку качения, что позволяет ему выдерживать более высокие радиальные нагрузки и некоторые осевые нагрузки, компенсируя при этом перекос вала — в отличие от шариковых или цилиндрических подшипников, которые могут иметь ограниченную нагрузку или способность выравнивания.
- Как несовпадение влияет на производительность печатной машины?
- Несоосность печатных машин может привести к неравномерному давлению роликов, дефектам печати, ускоренному износу, уменьшению срока службы подшипников и повышенной вибрации, что отрицательно влияет на качество продукции и время безотказной работы оборудования.
- Могу ли я использовать любой сферический роликоподшипник для печатной машины?
- Нет. Подшипники следует выбирать с учетом несущей способности, скорости, конструкции уплотнения, класса точности и устойчивости к воздействию окружающей среды. Проконсультируйтесь со спецификациями производителя и инженерами по применению, чтобы соответствовать требованиям вашей печатной машины.
- Как часто следует смазывать сферические роликоподшипники?
- График смазки зависит от рабочей скорости, температуры и уровня загрязнения. В условиях высокой скорости или сильного загрязнения может потребоваться более частая смазка. Всегда соблюдайте рекомендации производителя смазочного материала и поставщика подшипников.
- Каковы признаки приближающегося выхода подшипника из строя?
- Необычные шумы, чрезмерная вибрация, нагрев и повышенное энергопотребление являются частыми индикаторами проблем с подшипниками. Раннее обнаружение с помощью инструментов профилактического обслуживания помогает предотвратить катастрофические сбои и незапланированные простои.
Ссылки
- Справочник SKF по подшипникам – Сферические роликоподшипники. Доступно: https://www.skf.com/group/products/bearings/roller-bearings/spherical-roller-bearings.
- Техническое руководство NSK по промышленным подшипникам. (2021)
- Стандарты ABMA для подшипников качения (издание 2020 г.).
