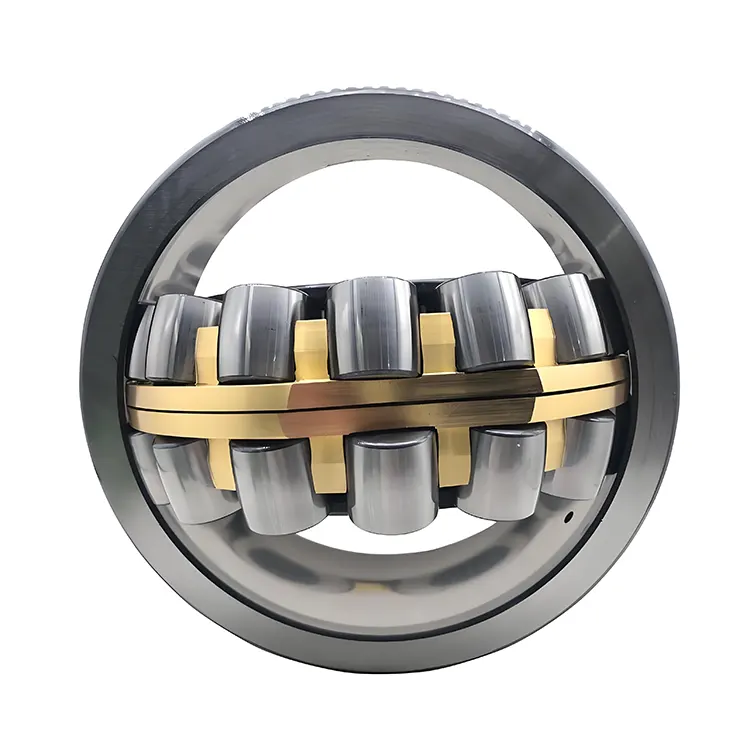

Shaker Screen Sphericling Roller Buring

Высококачественный сферический роликовый подшипник Shaker Shaker, производимый компанией Komel, использует двойную конструкцию ролика, которая может нести относительно большие радиальные нагрузки, а также определенное количество двунаправленных осевых нагрузок, отвечающих сложных требованиям нагрузки, генерируемых во время работы вибрирующих экранов.

Сферическая гоночная трасса: Внешняя кольцевая гоночная трасса является сферической, а внутреннее кольцо имеет две гоночные дорожки, которые склонны под определенным углом относительно оси подшипника. Эта структура наделяет Komel превосходной производительной производительности, позволяя ему автоматически адаптироваться к ошибкам или установке вала. Даже если ящик для экрана испытывает значительное отклонение из -за вибрации, она все равно может обеспечить нормальную работу среди всех компонентов и компенсировать ошибку коаксиальности.

Клетка: Обычно обработанная латунная клетка принимается и руководствуется внешним кольцом, которое подходит для ситуации с эксцентричными нагрузками. Есть также случаи, когда используется штампованная стальная клетка. После поверхностной термообработки и укрепления его износостойкость улучшается. Для сферических роликовых подшипников большого размера для вибрирующих экранов внутреннее кольцо может не иметь ребра, а среднее ребро находится на внешней гоночной дорожке и направляется на вращение на внешней гоночной трассе.

Параметр (спецификация)

Суффиксы

Внутренний дизайн

BC: подшипники с чугунной клеткой, руководствуясь роликами, подходящими для основных валов ветряных турбин.

CA/CAC: внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, управляемым клеткой и обработанной латунной клеткой.

CC (J)/CJ: Внутреннее кольцо не имеет ребра, с направляющим кольцом, управляемым клеткой, и двумя штампованными стальными клетками.

CCJA/EJA: внутреннее кольцо не имеет ребра, с направляющим кольцом, руководствуясь внешним кольцом и двумя штампованными стальными клетками.

CAF: аналогично типу CA, но с обработанной стальной клеткой.

ECA/ECAC: обработанная латунная клетка в форме вилки, внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, руководствуясь внутренним кольцом и усиленным набором роликов.

Внешний дизайн (уплотнения, канавки и т. Д.)

-Cs, -2cs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-CS2, -2CS2: одна сторона или обе стороны оснащены контактными уплотнениями FKM.

-Cs5, -2CS5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

-Rs, -2rs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-Rs5, -2rs5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

К: коническое отверстие с конусом 1:12.

K30: коническое отверстие с конусом 1:30.

Клетка дизайн

F: обработанная стальная клетка, руководствуясь внутренним кольцом.

FA: обработанная стальная клетка, руководствуясь внешним кольцом.

J: Стальная клетка с печатью, руководствуясь внутренним кольцом.

JA: Стальная клетка с штампованной печатью, руководствуясь внешним кольцом.

MA: Обработанная латунная клетка, руководствуясь внешним кольцом.

Материал и термообработка

235220: Внутреннее кольцо запечатано, а внутреннее отверстие имеет спиральную канавку.

HA3: Внутреннее кольцо закармливается.

Точность, очистка, предварительная нагрузка и тихая операция

C08: Точность вращения соответствует уровню толерантности P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Радиальный внутренний клиренс меньше нормального уровня.

C3: Радиальный внутренний клиренс больше, чем нормальный уровень.

C4: Радиальный внутренний клиренс больше, чем C3.

C5: Радиальный внутренний клиренс больше, чем C4.

P5: Точность размеров и точность вращения соответствуют уровню толерантности P5.

P6: Точность размеров и вращения соответствует уровню толерантности P6.

P62: P6 + C2.

Смазка

GEM9: заполнен 70–100% смазки SKF LGHB 2.

VT143: заполнен 25–45% смазки SKF LGEP 2.

VT143C: заполнен 70–100% смазки SKF LGEP 2.

W64: твердое масло.

W: Внешнее кольцо не имеет канавки смазки и смазочных отверстий.

W20: Внешнее кольцо имеет три отверстия для смазки.

W26: внутреннее кольцо имеет шесть отверстий для смазки.

W33: Внешнее кольцо имеет канавку смазки и три отверстия для смазки.

W33X: внешнее кольцо имеет смазочную канавку и шесть отверстий для смазки.

W77: вставленные отверстия для смазки W33.

W513: W26 + W33.

Другие варианты

R505: подшипники для железнодорожных ящиков.

VA405: подшипники для вибрационного механизма, с стальной клеткой с штампованной чехлом.

VA406: похож на VA405, но внутреннее отверстие цилиндрического внутреннего кольца покрыта PTFE.

VA991: подшипники, подходящие для высокоскоростных применений.

VE552 (E): Внешнее кольцо с одной стороны имеет три равноудаленные резьбовые отверстия для соединения подъемного оборудования. E указывает, что подшипник оснащен подъемным болтом.

VE553 (E): аналогично VE552 (E), но наружное кольцо с обеих сторон имеет резьбовые отверстия.

VG114: Стальная клетка с штампованной кейсом.

VQ424: Точность вращения выше, чем C08.

Приложение

Горнодобывающая промышленность:В процессе поправки на добычу и руды вибрирующие экраны используются для таких операций, как предварительный скрининг, классификация и обезвоживание добытых руд. Сферические роликовые подшипники применяются к различным типам вибрирующих экранов, таких как круглые вибрирующие экраны и линейные вибрирующие экраны. Например, в процессе оправдания железной руды вибрарующий экран должен экранировать измельченную железную руду, чтобы удалить примеси и руды разных размеров частиц. В настоящее время сферические роликовые подшипники могут противостоять силе удара руд и вибрационную нагрузку самого вибрирующего экрана. Их самоотверженная производительность также может адаптироваться к небольшой деформации и отклонения, которые может испытывать ящик для экрана во время долгосрочной вибрации, обеспечивая стабильную работу скрининговой работы.

Угольная промышленность:В процессе промывки и обработки угля вибрирующий экран является одним из ключевых оборудования. Сферические роликовые подшипники обычно используются в таких частях, как удары и экраны с вибрирующими экранами угля. На углях промывших заводов вибрационный экран должен классифицировать и проверять уголь для отделения угольных продуктов различных размеров частиц, и в то же время выполнять операции обезвоживания. Сферические подшипники ролика могут эффективно нести вес угля и сложные нагрузки, генерируемые во время процесса вибрации, обеспечивая эффективную работу вибрирующего экрана и повышение качества и эффективности производства мытья угля.

Металлургическая промышленность:В металлургическом производстве вибрирующие экраны используются для скрининга и классификации спеченных руд, пеллетных руд и т. Д., А также для предварительной обработки сырья. Сферические роликовые подшипники играют важную роль в металлургических вибрирующих экранах. Например, в мастерской спекания сталелитейного завода вибрирующий экран должен экранировать спеченную руду, чтобы удалить неквалифицированные частицы и примеси. Сферические роликовые подшипники могут адаптироваться к высокотемпературной и пыльной рабочей среде, выдерживая высокую температуру спеченной руды и относительно большие воздействия, обеспечить нормальную работу вибрирующего экрана и обеспечить квалифицированное сырье для последующего процесса производства железа.

Промышленность строительных материалов:В производственном процессе строительных материалов, таких как цемент, песок и гравий, вибрирующие экраны используются для скрининга и классификации материалов. Сферические роликовые подшипники применяются к вибрирующим экранам на производственной линии цемента, таких как скрининг сырья, такого как известняк и глина, а также классификация и скрининг цементных продуктов. В песчаных и гравийных ярдах вибрирующие экраны используются для скрининга песка и гравия, чтобы отделить продукты песка и гравия различных размеров частиц, чтобы удовлетворить различные потребности строительных проектов. Сферические роликовые подшипники могут противостоять воздействию и вибрации материалов, таких как песок и гравий, а их хорошая самоотверженная производительность может компенсировать отклонение вала, вызванное ошибками установки оборудования или во время рабочего процесса, обеспечивая стабильную работу вибрирующего экрана.

Энергетическая индустрия:На тепловых электростанциях вибрирующие экраны используются для скрининга и удаления примесей из угля для обеспечения стабильности и эффективности сжигания котлов. Применение сферических подшипников на вибрирующих экранах на электростанциях может нести вес угля и вибрационную нагрузку, адаптироваться к сложной рабочей среде электростанции, обеспечить надежную работу вибрационного экрана и обеспечить гарантию для производства электроэнергии.

Индустрия охраны окружающей среды:В областях защиты окружающей среды, таких как обработка отходов и очистка сточных вод, вибрирующие экраны используются для скрининга и разделения отходов, осадка и т. Д. Применение сферических роликовых подшипников на вибрационные экраны защиты окружающей среды может нести сложные нагрузки, вызванные специальными свойствами материалов, таких как отходы и осадок. В то же время продукты с лучшей производительностью герметизации также могут адаптироваться к суровым средам, таким как влажность и коррозия, обеспечивая нормальную работу вибрирующего экрана и способствуя плавному прогрессу процесса обработки защиты окружающей среды.
