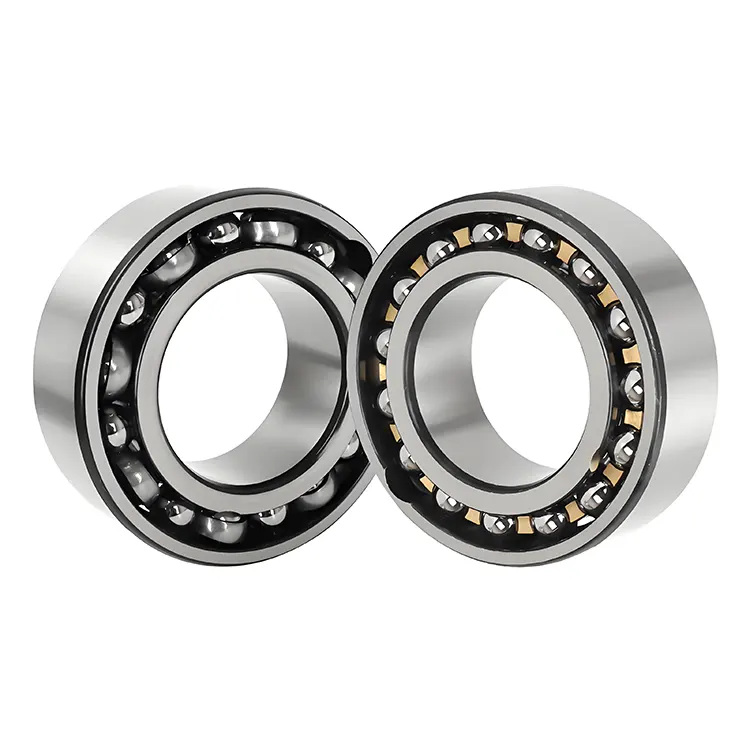

Двухцветные подшипники с глубоким каналом, произведенные Komel, состоят из внутреннего кольца, внешнего кольца, двух рядов стальных шариков и двух нейлоновых клеток. У них нет шариковых зазоров и компактной структуры. Наши двойные подшипники с глубоким каналом в глубокой канавке имеют сильную радиальную грузоподъемность: емкость радиальной нагрузки примерно в 1,62 раза больше, чем у однорядного шарикового подшипника глубокого шарика того же размера, что подходит для сценариев с высокой нагрузкой. Он может выдерживать осевые нагрузки в обоих направлениях, но чистая осевая нагрузка не превышает 0,5 раза больше статической нагрузки (то есть ≤0,5CO), в противном случае жизнь будет значительно снижена. Допустимая угловая ошибка между внутренними и внешними кольцами составляет всего 2 дуги, что вызовет шум, увеличение износа и сокращении срока службы.
|
Номер модели |
Внутренний диаметр |
Внешний диаметр |
Ширина |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Суффикс |
Значение |
Пример |
|
Z |
Одно стальная пластинчатая пылевая крышка (неконтактная, умеренная защита от пыли) |
6203-z |
|
2Z |
Двойная стальная пластинчатая пыль |
6008-2Z |
|
Rz. |
Однофункциональное резиновое уплотнение (неконтактное, хорошее масляное/пылевое сопротивление) |
6205-RZ |
|
2rz |
Двойные резиновые уплотнения с низким содержанием фонариков |
6302-2rz |
|
Rsl |
Одиночное уплотнение с низким содержанием фонари (дизайн SKF, для подшипников малого размера) |
6004-RSL |
|
2rsl |
Двойные уплотнения с низким содержанием фарки |
6206-2rsl |
|
Rsh |
Резиновое уплотнение типа контакта (более высокое трение, отличная защита) |
6303-RSH |
|
2rsh |
Резиновые уплотнения типа двойного контакта |
6207-2rsh |
|
Суффикс |
Значение |
Пример |
|
C0 |
Нормальный клиренс (по умолчанию, опущено) |
6200 |
|
C2 |
Очистка меньше обычного класса |
6305-C2 |
|
C3 |
Клиренс больше, чем обычный класс |
6008-C3 |
|
C4 |
Очистка больше, чем класс C3 |
6210-C4 |
|
C5 |
Максимальный зазор |
6312-C5 |
|
Суффикс |
Значение |
Пример |
|
П. |
Нормальная точность (по умолчанию, опущено) |
6203 |
|
P6 |
Более высокая точность, чем P0 (ISO класс 6) |
6006-P6 |
|
P5 |
Высокая точность (ISO класс 5) |
6204-P5 |
|
П.4 |
Ультра-высокая точность (ISO класс 4, для точного оборудования) |
6302-P4 |
|
Суффикс |
Значение |
Пример |
|
M |
Латунная сплошная клетка (под управлением мяча) |
6205-м |
|
Туберкулез |
Фенольная ламинированная клетка (внутреннее кольцевое управление) |
6303-ТБ |
|
L |
Легкая сплава клетки |
6007-л |
|
Суффикс |
Значение |
Пример |
|
N |
Внешнее кольцо с поиском канавки |
6206-N |
|
Нр |
Внешнее кольцо с поиском канавки + подпорное кольцо |
6304-NR |
|
Znr |
Одиночное пылевое крышку + Внешнее кольцо канавки + подпорное кольцо |
6208-Znr |
|
Суффикс |
Значение |
Пример |
|
Сорта |
Высокотемпературное отпуск (устойчиво к 150 ℃) |
6210-S0 |
|
S1 |
Устойчив к 200 ℃ |
6305-S1 |
|
VA208 |
Высокотемпературный подшипник (графитная клетка + фосфалирование марганца) |
6211-2Z/VA208 |
Промышленное оборудование: шпинции из машинного инструмента, редукторы, водяные насосы, масляные насосы.
Домашние приборы: двигатели, компрессоры.
Транспортировка: мотоциклетные колеса, автомобильные системы кондиционирования воздуха.
Прецизионная техника: Инструменты высокого определения, текстильный механизм.
