Печать сферического роликового подшипника

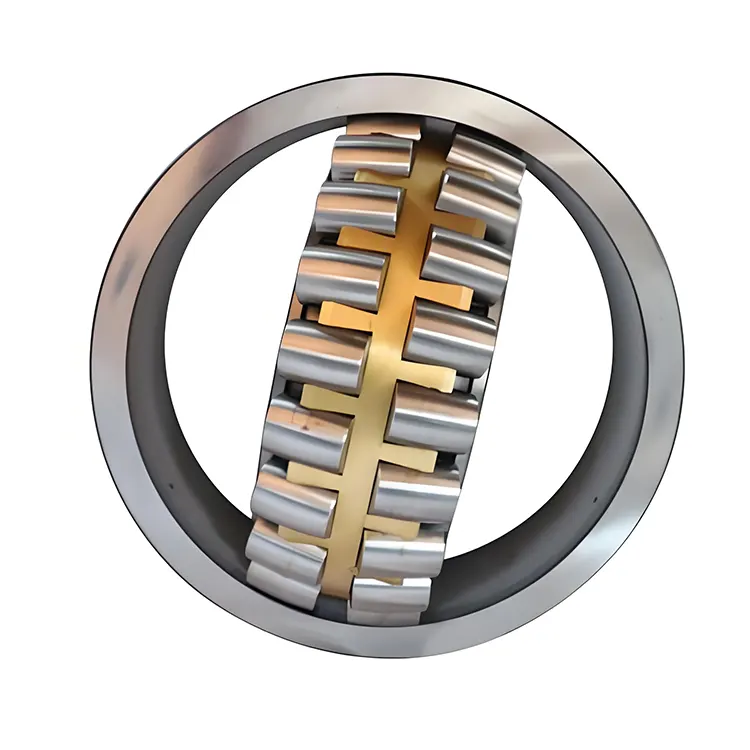

Сферические сферические подшипники сферической печатной машины, изготовленные Komel, имеют два ряда роликов, которые могут выдерживать относительно большие радиальные нагрузки и подходят для деталей принтера, которые несут тяжелые нагрузки, такие как стенды на роликах. Внешний рельс кольца сферический, а внутреннее кольцо имеет две рельсы, наклоненные под определенным углом к ​​оси подшипника. Эта структура обеспечивает носителя отличную производительность самоопределения, позволяя ему автоматически адаптироваться к отклонению вала или ошибкам позиционирования, вызванными различными факторами во время работы принтера, что обеспечивает нормальную работу между всеми компонентами, компенсируя ошибки и повышение стабильности и точности позиционирования интеграции.

Есть два типа внутренних дыр: цилиндрические и конические. Наклон конического отверстия обычно составляет между 1:30 и 1:12. С помощью адаптеров или выдвижных рукавов сферические роликовые подшипники печатного пресса с зажимными рукавами с коническими внутренними отверстиями могут быть легко и быстро устанавливаться на плоских валах или шахтевых валах, что удобно для преимуществ разборки и сборки зажима.

Обычно используется обработанная медная клетка, а внешнее кольцо фиксируется с помощью крепежа, адаптированного к эксцентричной условиям нагрузки. Прочная печать сферические роликовые подшипники обладают хорошей износостойкой стойкостью и прочностью, что обеспечивает равномерное распределение рулонов и нормальную работу, а также продлевает срок службы подшипников. Есть также случаи, когда используется стальная клетка. После термической обработки и упрочнения поверхности устойчивость к износу улучшается, что может в некоторой степени снизить стоимость и в то же время соответствовать требованиям работы прессы.

Параметр (спецификация)

Суффиксы

Внутренний дизайн

BC: подшипники с чугунной клеткой, руководствуясь роликами, подходящими для основных валов ветряных турбин.

CA/CAC: внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, управляемым клеткой и обработанной латунной клеткой.

CC (J)/CJ: Внутреннее кольцо не имеет ребра, с направляющим кольцом, управляемым клеткой, и двумя штампованными стальными клетками.

CCJA/EJA: внутреннее кольцо не имеет ребра, с направляющим кольцом, руководствуясь внешним кольцом и двумя штампованными стальными клетками.

CAF: аналогично типу CA, но с обработанной стальной клеткой.

ECA/ECAC: обработанная латунная клетка в форме вилки, внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, руководствуясь внутренним кольцом и усиленным набором роликов.

Внешний дизайн (уплотнения, канавки и т. Д.)

-Cs, -2cs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-CS2, -2CS2: одна сторона или обе стороны оснащены контактными уплотнениями FKM.

-Cs5, -2CS5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

-Rs, -2rs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-Rs5, -2rs5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

К: коническое отверстие с конусом 1:12.

K30: коническое отверстие с конусом 1:30.

Клетка дизайн

F: обработанная стальная клетка, руководствуясь внутренним кольцом.

FA: обработанная стальная клетка, руководствуясь внешним кольцом.

J: Стальная клетка с печатью, руководствуясь внутренним кольцом.

JA: Стальная клетка с штампованной печатью, руководствуясь внешним кольцом.

MA: Обработанная латунная клетка, руководствуясь внешним кольцом.

Материал и термообработка

235220: Внутреннее кольцо запечатано, а внутреннее отверстие имеет спиральную канавку.

HA3: Внутреннее кольцо закармливается.

Точность, очистка, предварительная нагрузка и тихая операция

C08: Точность вращения соответствует уровню толерантности P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Радиальный внутренний клиренс меньше нормального уровня.

C3: Радиальный внутренний клиренс больше, чем нормальный уровень.

C4: Радиальный внутренний клиренс больше, чем C3.

C5: Радиальный внутренний клиренс больше, чем C4.

P5: Точность размеров и точность вращения соответствуют уровню толерантности P5.

P6: Точность размеров и вращения соответствует уровню толерантности P6.

P62: P6 + C2.

Смазка

GEM9: заполнен 70–100% смазки SKF LGHB 2.

VT143: заполнен 25–45% смазки SKF LGEP 2.

VT143C: заполнен 70–100% смазки SKF LGEP 2.

W64: твердое масло.

W: Внешнее кольцо не имеет канавки смазки и смазочных отверстий.

W20: Внешнее кольцо имеет три отверстия для смазки.

W26: внутреннее кольцо имеет шесть отверстий для смазки.

W33: Внешнее кольцо имеет канавку смазки и три отверстия для смазки.

W33X: внешнее кольцо имеет смазочную канавку и шесть отверстий для смазки.

W77: вставленные отверстия для смазки W33.

W513: W26 + W33.

Другие варианты

R505: подшипники для железнодорожных ящиков.

VA405: подшипники для вибрационного механизма, с стальной клеткой с штампованной чехлом.

VA406: похож на VA405, но внутреннее отверстие цилиндрического внутреннего кольца покрыта PTFE.

VA991: подшипники, подходящие для высокоскоростных применений.

VE552 (E): Внешнее кольцо с одной стороны имеет три равноудаленные резьбовые отверстия для соединения подъемного оборудования. E указывает, что подшипник оснащен подъемным болтом.

VE553 (E): аналогично VE552 (E), но наружное кольцо с обеих сторон имеет резьбовые отверстия.

VG114: Стальная клетка с штампованной кейсом.

VQ424: Точность вращения выше, чем C08.

Приложение

Печать цилиндраЦилиндры печати представляют собой основные компоненты печатной машины, включая цилиндр пластины, одеяло и цилиндр оттирания и т. Д. Для поддержки этих цилиндров используются сферические подшипники ролика, обеспечивая точное вращение цилиндров. В процессе печати цилиндры могут испытывать определенную степень отклонения из -за таких факторов, как изменения в толщине бумаги и неровное распределение чернил. Самоавторанная производительность сферических роликовых подшипников может автоматически компенсировать это отклонение, сохраняя параллелизм между цилиндрами, что обеспечивает тем самым точность регистрации печати и избегая таких проблем качества, как призраки и размытие.

Механизм кормления бумаги:Механизм кормления бумаги отвечает за точную передачу бумаги в положение печати. Сферические подшипники ролика устанавливаются в деталях, таких как вал бумаги, укрепляя силу удара и трение в процессе подачи бумаги. Их хорошая грузоподъемная способность и самоотверждаемая производительность могут обеспечить стабильное движение бумажных захватов, гарантировать точную передачу бумаги и повысить эффективность и качество печати. В то же время, при долгосрочной высокоскоростной работе, износостойкость и надежность подшипников могут эффективно снизить количество технического обслуживания оборудования и простоя.

Системы доставки чернил и доставку воды:Чернильные ролики системы доставки чернил и водные ролики системы доставки воды должны поддерживать стабильное вращение и точное контактное давление во время работы. Сферические роликовые подшипники применяются к опорным частям этих роликов, способных нести вес чернил роликов и роликов с водой, а также нагрузки, создаваемые давлением чернил и воды во время их вращения. Благодаря самосовершенствовающейся функции подшипники могут компенсировать небольшие отклонения, которые возникают во время установки и работы роликов, обеспечивая равномерный контакт между чернильными роликами и водными роликами, так что чернила и вода могут быть равномерно переданы на печатную пластину, что достигает результатов высококачественной печати.

Система передачи:Система трансмиссии печатного пресса включает в себя компоненты, такие как шестерни и цепи, которые используются для передачи питания и движения. Сферические роликовые подшипники устанавливаются на вал трансмиссии, несущие крутящий момент и радиальную силу во время процесса передачи. Их самоотверженная производительность может уменьшить дополнительное напряжение, вызванное ошибками установки или деформацией компонентов передачи во время работы, обеспечивая плавную работу системы передачи и повышение эффективности передачи. Кроме того, хорошие характеристики герметизации подшипников могут предотвратить вход примесей, таких как пыль и чернила, защищать состояние смазки внутри подшипников и продлить срок службы подшипников.

Механизм доставки бумаги:Механизм доставки бумаги отвечает за аккуратное сборы печатных бумаг. Сферические подшипники ролика применяются к таким деталям, как цилиндр доставки бумаги, несущие вес бумаги и натяжение во время процесса доставки бумаги. Благодаря самосовершенствоваемой и несущей функции, подшипники могут обеспечить стабильное вращение цилиндра доставки бумаги, что позволяет плавно собирать и сложенную бумагу, избегая таких проблем, как бумажный морщин и перекос, а также повышение качества и эффективности доставки бумаги.
