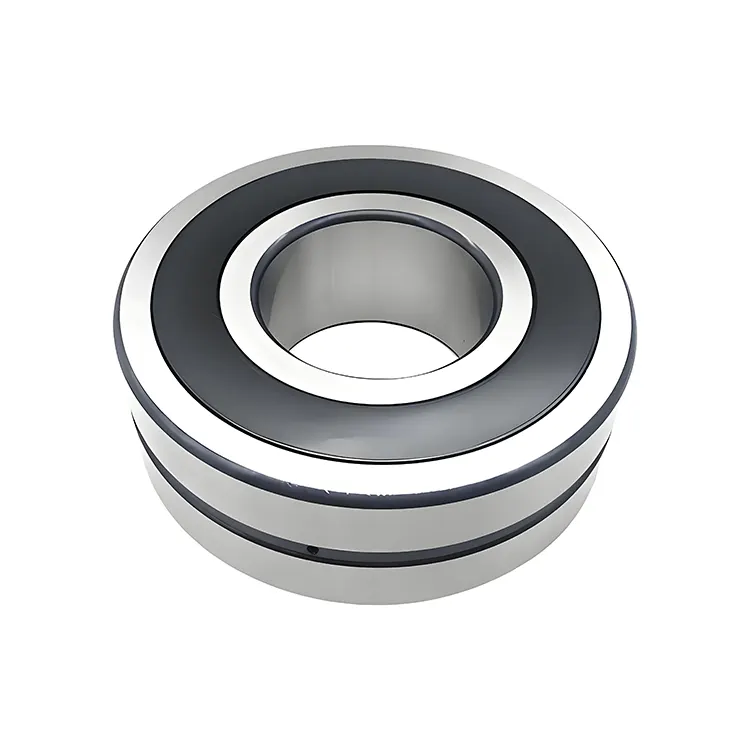

Герметичный сферический ролик

В дополнение к основным конфигурациям, состоящим из внутреннего кольца, внешнего кольца, вращающихся элементов (два ряда роликов) и клетки, герметичные сферические подшипники ролика, изготовленные Komel, имеют герметизирующие устройства с обеих сторон или одну сторону подшипника. Наиболее распространенными формами изоляции являются контактные уплотнения (резиновые уплотнения, включая NBR Butadiene Nitrile-Rubber, FKM-резинку, гидратированная нитриловая резина HNBR и т. Д.) И бесконтактные уплотнения (такие как лабиринт-уплотнения). Уплотнения контакта предотвращают внешнюю пыль, грязь, влагу и т. Д. Вход в ядро, предотвращая протекание масла из подшипников. Неконтактные уплотнения в соответствии со специальной конструкцией создают лабиринт, чтобы предотвратить загрязнение и увеличить трение подшипника.

Параметр (спецификация)

Суффиксы

Внутренний дизайн

BC: подшипники с чугунной клеткой, руководствуясь роликами, подходящими для основных валов ветряных турбин.

CA/CAC: внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, управляемым клеткой и обработанной латунной клеткой.

CC (J)/CJ: Внутреннее кольцо не имеет ребра, с направляющим кольцом, управляемым клеткой, и двумя штампованными стальными клетками.

CCJA/EJA: внутреннее кольцо не имеет ребра, с направляющим кольцом, руководствуясь внешним кольцом и двумя штампованными стальными клетками.

CAF: аналогично типу CA, но с обработанной стальной клеткой.

ECA/ECAC: обработанная латунная клетка в форме вилки, внутреннее кольцо имеет ребра с обеих сторон, с направляющим кольцом, руководствуясь внутренним кольцом и усиленным набором роликов.

Внешний дизайн (уплотнения, канавки и т. Д.)

-Cs, -2cs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-CS2, -2CS2: одна сторона или обе стороны оснащены контактными уплотнениями FKM.

-Cs5, -2CS5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

-Rs, -2rs: одна сторона или обе стороны оснащены контактными уплотнениями NBR.

-Rs5, -2rs5: одна сторона или обе стороны оснащены контактными уплотнениями HNBR.

К: коническое отверстие с конусом 1:12.

K30: коническое отверстие с конусом 1:30.

Клетка дизайн

F: обработанная стальная клетка, руководствуясь внутренним кольцом.

FA: обработанная стальная клетка, руководствуясь внешним кольцом.

J: Стальная клетка с печатью, руководствуясь внутренним кольцом.

JA: Стальная клетка с штампованной печатью, руководствуясь внешним кольцом.

MA: Обработанная латунная клетка, руководствуясь внешним кольцом.

Материал и термообработка

235220: Внутреннее кольцо запечатано, а внутреннее отверстие имеет спиральную канавку.

HA3: Внутреннее кольцо закармливается.

Точность, очистка, предварительная нагрузка и тихая операция

C08: Точность вращения соответствует уровню толерантности P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Радиальный внутренний клиренс меньше нормального уровня.

C3: Радиальный внутренний клиренс больше, чем нормальный уровень.

C4: Радиальный внутренний клиренс больше, чем C3.

C5: Радиальный внутренний клиренс больше, чем C4.

P5: Точность размеров и точность вращения соответствуют уровню толерантности P5.

P6: Точность размеров и вращения соответствует уровню толерантности P6.

P62: P6 + C2.

Смазка

GEM9: заполнен 70–100% смазки SKF LGHB 2.

VT143: заполнен 25–45% смазки SKF LGEP 2.

VT143C: заполнен 70–100% смазки SKF LGEP 2.

W64: твердое масло.

W: Внешнее кольцо не имеет канавки смазки и смазочных отверстий.

W20: Внешнее кольцо имеет три отверстия для смазки.

W26: внутреннее кольцо имеет шесть отверстий для смазки.

W33: Внешнее кольцо имеет канавку смазки и три отверстия для смазки.

W33X: внешнее кольцо имеет смазочную канавку и шесть отверстий для смазки.

W77: вставленные отверстия для смазки W33.

W513: W26 + W33.

Другие варианты

R505: подшипники для железнодорожных ящиков.

VA405: подшипники для вибрационного механизма, с стальной клеткой с штампованной чехлом.

VA406: похож на VA405, но внутреннее отверстие цилиндрического внутреннего кольца покрыта PTFE.

VA991: подшипники, подходящие для высокоскоростных применений.

VE552 (E): Внешнее кольцо с одной стороны имеет три равноудаленные резьбовые отверстия для соединения подъемного оборудования. E указывает, что подшипник оснащен подъемным болтом.

VE553 (E): аналогично VE552 (E), но наружное кольцо с обеих сторон имеет резьбовые отверстия.

VG114: Стальная клетка с штампованной кейсом.

VQ424: Точность вращения выше, чем C08.

Приложение

Эксплуатация и обработка добычи:В горной среде существует большое количество твердых частиц, таких как пыль и отложения. В то же время оборудование будет генерировать относительно большие нагрузки на вибрации и воздействия во время работы. Запечатанные сферические роликовые подшипники обычно используются в оборудовании, таком как дробилки, шариковые мельницы, вибрирующие экраны и ремни. Например, в основной части дробилки герметичный сферический ролик может противостоять сильным ударам и вибрациям, предотвращают пыль и частицы раздавленного камня войти во внутреннюю часть подшипника и обеспечить стабильную работу дробилки. В шаровой мельнице подшипник может нести тяжелые нагрузки, а уплотняющая структура может избежать вторжения мусора из шлифовальной среды и материалов, продлевая срок службы подшипника.

Металлургическая промышленность:Во время металлургического производства существуют сложные условия труда, такие как высокая температура, металлический мусор, мельница и охлаждающие жидкости. Запечатанные сферические роликовые подшипники подходят для оборудования, такого как катящиеся мельницы, непрерывные листовые машины, оборудование для зарядки для взрыва и стальные конвейеры. В качестве примера, взяв на холмую мельницу, подшипник должен носить огромные силы катания и тепловые напряжения. Структура герметизации может предотвратить вход в мельницу, охлаждающие жидкости и другие примеси, поддерживать хорошее состояние смазки подшипника и обеспечивать точное вращение катящихся рулонов. Устройства вибрации плесени и передача роликовых таблиц с непрерывным литьем машин также требуют, чтобы такие подшипники адаптировались к условиям работы высокой температуры и тяжелых нагрузок.

Строительный и инженерный механизм:Строительный и инженерный механизм, такой как экскаваторы, погрузчики, краны, бульдозеры и бетонные миксеры, часто работают в окружающей среде с большим количеством пыли, а также грязные и влажные условия. Запечатанные сферические роликовые подшипники могут быть нанесены на механизмы шелуха, шарнирные точки стрелы и палки, оси колес и смешивание валов этого оборудования. Например, подшипники шеритовок экскаваторов используют герметичные сферические подшипники ролика, которые могут нести сложные радиальные, осевые и переворачивающие нагрузки. В то же время, герметизирующая структура может предотвратить вторжение почвы, песка и воды, обеспечивая гибкое вращение и надежность оборудования.

Производство цемента:Производственное оборудование для цемента, такое как роторные печи, сырья, мельницы, цементные мельницы и разделители порошка, имеют суровые рабочие среды с большим количеством пыли и тяжелых нагрузок во время работы. Запечатанные сферические роликовые подшипники играют решающую роль в этом оборудовании. Например, в поддерживающих роликах и подшипниках тяги вращающихся печей уплотнения структура может эффективно блокировать вход цементной пыли, нести огромный вес корпуса печи и вибрации во время работы и обеспечить стабильную работу вращающейся печи. Основные подшипники сырья и цементных мельниц также полагаются на эти подшипники, чтобы нести тяжелые нагрузки и предотвратить загрязнение пыли.

Энергетическая индустрия:На электростанциях, будь то тепловая выработка, генерация гидроэнергетики или выработка ветровой энергии, есть оборудование, в котором используются герметичные сферические подшипники. Такие как угольные пульверизаторы, вентиляторы и насосы питательной воды на тепловых электростанциях, водные турбины и генераторы на гидроэлектростанциях, а также основные валы и системы рыскания ветряных турбин на ветровых электростанциях. В качестве примера, принимая ветряную турбину, основной подшипник вала должен нести огромные осевые и радиальные нагрузки. Структура герметизации герметичного сферического роликового подшипника может предотвратить вторжение песка, ветра, дождевой воды и влаги, адаптироваться к суровой рабочей среде на открытом воздухе и обеспечить надежную работу ветряной турбины.

Бумажная промышленность:В ходе процесса изготовления бумаги вступит в контакт с такими веществами, как вода, химические агенты и волокна. Запечатанные сферические подшипники могут использоваться в таких частях, как участок прессы, секция сушки и намотки бумажных машин. В секции прессы подшипник должен поддерживать давление во время нажатия на бумаге, а уплотняющая структура может предотвратить въезд воды и мякоть на бумаге, защищая подшипник от коррозии и износа. Подшипники в секции сушки должны выдерживать высокие температуры и пара, а уплотнение может предотвратить потерю смазки смазки и вторжение внешних примесей, обеспечивая стабильное вращение сушильных рулонов.
