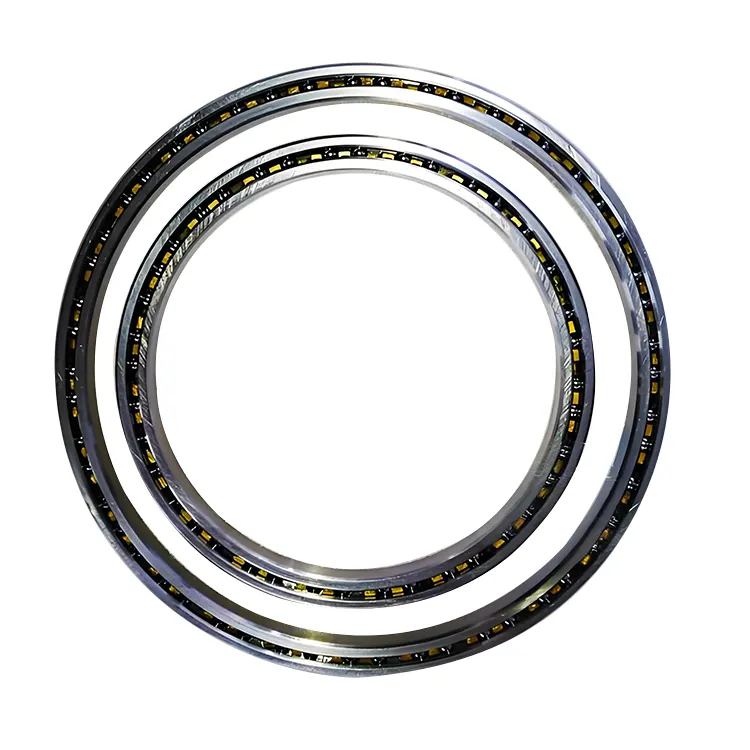

Четырехточечный контактный контакт с тонким подшипником шарика, произведенный Komel, представляют собой точные подшипники. Поперечное сечение подшипника в основном квадратная. В той же серии, независимо от изменений в диаметре вала и отверстия подшипника, размеры поперечного сечения остаются неизменными. Этот дизайн помогает поддерживать постоянную производительность и структурную стабильность среди подшипников различных спецификаций размера.
Толщина между внутренним и внешним диаметром относительно мала, обычно менее 10% от диаметра подшипника. Это дает подшипнику меньшее поперечное сечение и осевое измерение, достигая миниатюризации и легкого веса продукта, и делает его подходящим для применений, где пространство ограничено или где вес является чувствительным фактором.
Обе гоночные трассы внутренних и внешних колец находятся в форме заостренных канавков арки, и теоретически стальные шарики имеют четырехточечный контакт с внутренними и внешними кольцами. Эта конструкция позволяет подшипнику выдерживать радиальные нагрузки, двунаправленные осевые нагрузки и переворачивать моменты. Он может быть эквивалентен двум угловым контактным шариковым подшипникам, установленным обратно к спине, но его ширина эквивалентна ширине одного набора угловых подшипников шариков, эффективно сохраняя пространство установки.
Эти подшипники характеризуются высокой грузоподъемностью, высокой точностью, низким трениями и легкими весом и широко применяются в таких областях, как промышленные роботы, медицинские устройства, аэрокосмические, машинные инструменты, а также оптоэлектроника и оптика.
|
Каа серия |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
|
|
|
Он. L1 |
День. L2 |
|
|||
|
KAA10XL0 |
1.000 |
1.375 |
1.140 |
1.235 |
0.026 |
|
KAA15XL0 |
1.500 |
1.875 |
1.640 |
1.735 |
0.039 |
|
Cargo10xl0 |
1.750 |
2.125 |
1.890 |
1.985 |
0.045 |
|
Репания |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KA020XP0 |
2.000 |
2.500 |
2.186 |
2.314 |
0.1 |
|
KA025XP0 |
2.500 |
3.000 |
2.686 |
2.814 |
0.13 |
|
KA030XP0 |
3.000 |
3.500 |
3.186 |
3.314 |
0.15 |
|
KA035XP0 |
3.500 |
4.000 |
3.686 |
3.814 |
0.18 |
|
KA040XP0 |
4.000 |
4.500 |
4.186 |
4.314 |
0.19 |
|
KA042XP0 |
4.250 |
4.750 |
4.436 |
4.564 |
0.2 |
|
KA045XP0 |
4.500 |
5.000 |
4.686 |
4.814 |
0.22 |
|
KA047XP0 |
4.750 |
5.250 |
4.936 |
5.064 |
0.23 |
|
KA050XP0 |
5.000 |
5.500 |
5.186 |
5.314 |
0.24 |
|
KA055XP0 |
5.500 |
6.000 |
5.686 |
5.814 |
0.25 |
|
KA060XP0 |
6.000 |
6.500 |
6.186 |
6.314 |
0.28 |
|
KA065XP0 |
6.500 |
7.000 |
6.686 |
6.814 |
0.3 |
|
KA070XP0 |
7.000 |
7.500 |
7.186 |
7.314 |
0.31 |
|
KA075XP0 |
7.500 |
8.000 |
7.686 |
7.814 |
0.34 |
|
KA080XP0 |
8.000 |
8.500 |
8.186 |
8.314 |
0.38 |
|
KA090XP0 |
9.000 |
9.500 |
9.186 |
9.314 |
0.44 |
|
KA100XP0 |
10.000 |
10.500 |
10.186 |
10.314 |
0.5 |
|
KA110XP0 |
11.000 |
11.500 |
11.186 |
11.314 |
0.52 |
|
KA120XP0 |
12.000 |
12.500 |
12.186 |
12.314 |
0.56 |
|
KB Series |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KB020XP0 |
2.000 |
2.625 |
2.231 |
2.393 |
0.16 |
|
KB025XP0 |
2.500 |
3.125 |
2.731 |
2.893 |
0.20 |
|
KB030XP0 |
3.000 |
3.625 |
3.231 |
3.393 |
0.24 |
|
KB035XP0 |
3.500 |
4.125 |
3.731 |
3.893 |
0.27 |
|
KB040XP0 |
4.000 |
4.625 |
4.231 |
4.393 |
0.30 |
|
KB042XP0 |
4.250 |
4.875 |
4.481 |
4.643 |
0.31 |
|
KB045XP0 |
4.500 |
5.125 |
4.731 |
4.893 |
0.33 |
|
KB047XP0 |
4.750 |
5.375 |
4.981 |
5.143 |
0.34 |
|
KB050XP0 |
5.000 |
5.625 |
5.231 |
5.393 |
0.38 |
|
KB055XP0 |
5.500 |
6.125 |
5.731 |
5.893 |
0.41 |
|
KB060XP0 |
6.000 |
6.625 |
6.231 |
6.393 |
0.44 |
|
KB065XP0 |
6.500 |
7.125 |
6.731 |
6.893 |
0.47 |
|
KB070XP0 |
7.000 |
7.625 |
7.231 |
7.393 |
0.5 |
|
KB075XP0 |
7.500 |
8.125 |
7.731 |
7.893 |
0.53 |
|
KB080XP0 |
8.000 |
8.625 |
8.231 |
8.393 |
0.57 |
|
KB090XP0 |
9.000 |
9.625 |
9.231 |
9.393 |
0.66 |
|
KB100XP0 |
10.000 |
10.625 |
10.231 |
10.393 |
0.73 |
|
KB110XP0 |
11.000 |
11.625 |
11.231 |
11.393 |
0.75 |
|
KB120XP0 |
12.000 |
12.625 |
12.231 |
12.393 |
0.83 |
|
KB140XP0 |
14.000 |
14.625 |
14.231 |
14.393 |
1.05 |
|
KB160XP0 |
16.000 |
16.625 |
16.231 |
16.393 |
1.20 |
|
KB180XP0 |
18.000 |
18.625 |
18.231 |
18.383 |
1.35 |
|
KB200XP0 |
20.000 |
20.625 |
20.231 |
20.393 |
1.5 |
|
Серия KC |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KC040XP0 |
4.000 |
4.750 |
4.277 |
4.473 |
0.45 |
|
KC042XP0 |
4.250 |
5.000 |
4.527 |
4.723 |
0.47 |
|
KC045XP0 |
4.500 |
5.250 |
4.777 |
4.973 |
0.48 |
|
KC047XP0 |
4.750 |
5.500 |
5.027 |
5.223 |
0.5 |
|
KC050XP0 |
5.000 |
5.750 |
5.277 |
5.473 |
0.58 |
|
KC055XP0 |
5.500 |
6.250 |
5.777 |
5.973 |
0.59 |
|
KC060XP0 |
6.000 |
6.750 |
6.277 |
6.473 |
0.63 |
|
KC065XP0 |
6.500 |
7.250 |
6.777 |
6.973 |
0.68 |
|
KC070XP0 |
7.000 |
7.750 |
7.277 |
7.473 |
0.73 |
|
KC075XP0 |
7.500 |
8.250 |
7.777 |
7.973 |
0.78 |
|
KC080XP0 |
8.000 |
8.750 |
8.277 |
8.473 |
0.84 |
|
KC090XP0 |
9.000 |
975.000 |
9.277 |
9.473 |
0.94 |
|
KC100XP0 |
10.000 |
10.750 |
10.277 |
10.473 |
1.06 |
|
KC110XP0 |
11.000 |
11.750 |
11.277 |
11.473 |
1.16 |
|
KC120XP0 |
12.000 |
12.750 |
12.277 |
12.473 |
1.25 |
|
KC140XP0 |
14.000 |
14.750 |
14.277 |
14.473 |
1.52 |
|
KC160XP0 |
16.000 |
16.750 |
16.277 |
16.473 |
1.73 |
|
KC180XP0 |
18.000 |
18.750 |
18.277 |
18.473 |
1.94 |
|
KC200XP0 |
20.000 |
20.750 |
20.277 |
20.473 |
2.16 |
|
KC250XP0 |
25.000 |
25.750 |
25.277 |
25.473 |
2.69 |
|
KC300XP0 |
30.000 |
30.750 |
30.277 |
30.473 |
3.21 |
|
KD Series |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KD040XP0 |
4.000 |
5.000 |
4.370 |
4.630 |
0.78 |
|
KD042XP0 |
4.250 |
5.250 |
4.620 |
4.880 |
0.83 |
|
KD045XP0 |
4.500 |
5.500 |
4.870 |
5.130 |
0.88 |
|
KD047XP0 |
4.750 |
5.750 |
5.120 |
5.380 |
0.94 |
|
KD050XP0 |
5.000 |
6.000 |
5.370 |
5.630 |
1.00 |
|
KD055XP0 |
5.500 |
6.500 |
5.870 |
6.130 |
1.06 |
|
KD060XP0 |
6.000 |
7.000 |
6.370 |
6.630 |
1.16 |
|
KD065XP0 |
6.500 |
7.500 |
6.870 |
7.130 |
1.22 |
|
KD070XP0 |
7.000 |
8.000 |
7.370 |
7.630 |
1.31 |
|
KD075XP0 |
7.500 |
9.000 |
7.870 |
8.130 |
1.41 |
|
KD080XP0 |
8.000 |
9.000 |
8.370 |
8.630 |
1.53 |
|
KD090XP0 |
9.000 |
10.000 |
9.370 |
9.630 |
1.72 |
|
KD100XP0 |
10.000 |
11.000 |
10.370 |
10.630 |
1.88 |
|
KD110XP0 |
11.000 |
12.000 |
11.370 |
11.630 |
2.06 |
|
KD120XP0 |
12.000 |
13.000 |
12.370 |
12.630 |
2.25 |
|
KD140XP0 |
14.000 |
15.000 |
14.370 |
14.630 |
2.73 |
|
KD160XP0 |
16.000 |
17.000 |
16.370 |
16.630 |
3.10 |
|
KD180XP0 |
18.000 |
19.000 |
18.370 |
18.630 |
3.48 |
|
KD200XP0 |
20.000 |
21.000 |
20.370 |
20.630 |
3.85 |
|
KD250XP0 |
25.000 |
26.000 |
25.370 |
25.630 |
4.79 |
|
KD300XP0 |
30.000 |
31.000 |
30.370 |
30.360 |
5.73 |
|
Серия KF |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KF040XP0 |
4.000 |
5.500 |
4.555 |
4.945 |
1.90 |
|
KF042XP0 |
4.250 |
5.750 |
4.805 |
5.195 |
2.00 |
|
KF045XP0 |
4.500 |
6.000 |
5.055 |
5.445 |
2.10 |
|
KF047XP0 |
4.750 |
6.250 |
5.305 |
5.695 |
2.20 |
|
KF050XP0 |
5.000 |
6.500 |
5.555 |
5.945 |
2.30 |
|
KF055XP0 |
5.500 |
7.000 |
6.055 |
6.445 |
2.50 |
|
KF060XP0 |
6.000 |
7.500 |
6.555 |
6.945 |
2.70 |
|
KF065XP0 |
6.500 |
8.000 |
7.055 |
7.445 |
2,9 |
|
KF070XP0 |
7.000 |
8.500 |
7.555 |
7.945 |
3.20 |
|
KF075XP0 |
7.500 |
9.000 |
8.055 |
8.445 |
3.40 |
|
KF080XP0 |
8.000 |
9.500 |
8.555 |
8.945 |
3.50 |
|
KF090XP0 |
9.000 |
10.500 |
9.555 |
9.945 |
3.90 |
|
KF100XP0 |
10.000 |
11.500 |
10.555 |
10.945 |
4.30 |
|
KF110XP0 |
11.000 |
12.500 |
11.555 |
11.945 |
4.80 |
|
KF120XP0 |
12.000 |
13.500 |
12.555 |
12.945 |
5.20 |
|
KF140XP0 |
14.000 |
15.500 |
14.555 |
14.945 |
6.00 |
|
KF160XP0 |
16.000 |
17.500 |
16.555 |
16.945 |
7.10 |
|
KF180XP0 |
18.000 |
19.500 |
18.555 |
18.945 |
7.90 |
|
KF200XP0 |
20.000 |
21.500 |
20.555 |
20.945 |
8.90 |
|
KF250XP0 |
25.000 |
26.500 |
25.555 |
25.945 |
10.90 |
|
KF300XP0 |
30.000 |
31.500 |
30.555 |
30.945 |
13.00 |
|
KF350XP0 |
35.000 |
36.500 |
35.555 |
35.945 |
15.10 |
|
KF400XP0 |
40.000 |
41.500 |
40.555 |
40.945 |
17.20 |
|
КГ серия |
|||||
|
Номер подшипника Кайдона |
Размеры в дюймах |
|
|||
|
Масса |
|||||
|
в |
|||||
|
Фунты |
|||||
|
Заседание |
Внешний диаметр |
Земля |
Земля |
||
|
Он. L1 |
День. L2 |
||||
|
KG040XP0 |
4.000 |
6.000 |
4.742 |
5.258 |
3.60 |
|
KG042XP0 |
4.250 |
6.250 |
4.992 |
5.508 |
3.80 |
|
KG04XP0 |
4.500 |
6.500 |
5.242 |
5.758 |
4.00 |
|
KG04XP0 |
4.750 |
6.750 |
5.492 |
6.008 |
4.10 |
|
KG050XP0 |
5.000 |
7.000 |
5.742 |
6.258 |
4.30 |
|
KG055XP0 |
5,500 0 |
7.500 |
6.242 |
6.758 |
4.70 |
|
KG060XP0 |
6.000 |
8.000 |
6.742 |
7.258 |
5.10 |
|
KG065XP0 |
6.500 |
8.500 |
7.242 |
7.758 |
5.40 |
|
KG070XP0 |
7.000 |
9.000 |
7.742 |
8.258 |
5.80 |
|
KG075XP0 |
7.500 |
9.500 |
8.242 |
8.758 |
6.10 |
|
KG080XP0 |
8.000 |
10.000 |
8.742 |
9.258 |
6.50 |
|
KG090XP0 |
9.000 |
11.000 |
9.742 |
10.258 |
7.20 |
|
KG100XP0 |
10.000 |
12.000 |
10.742 |
11.258 |
7.90 |
|
KG110XP0 |
11.000 |
13.000 |
11.742 |
12.258 |
8.60 |
|
KG120XP0 |
12.000 |
14.000 |
12.742 |
13.258 |
9.30 |
|
KG140XP0 |
14.000 |
16.000 |
14.742 |
15.258 |
10.80 |
|
KG160XP0 |
16.000 |
18.000 |
16.742 |
17.258 |
12.30 |
|
KG180XP0 |
18.000 |
20.000 |
18.742 |
19.258 |
13.70 |
|
KG200XP0 |
20.000 |
22.000 |
20.742 |
21.258 |
15.80 |
|
KG250XP0 |
25.000 |
27.000 |
25.742 |
26.258 |
19.50 |
|
KG300XP0 |
30.000 |
32.000 |
30.742 |
31.258 |
23.30 |
|
KG350XP0 |
35.000 |
37.000 |
35.742 |
36.258 |
27.10 |
|
KG400XP0 |
40.000 |
42.000 |
40.742 |
41.258 |
30.80 |
Промышленные роботы:Обычно используется в совместных частях роботов, таких как талия, локоть и запястье. Они обеспечивают точное вращательное движение для роботов, отвечающих требованиям быстрой и точной работы. В то же время они снижают вес роботов, повышая гибкость и эффективность их движения.
Медицинские устройства:Например, в вращающейся раме КТ сканеры и совместных частей хирургических роботов. Их характеристики высокой точности, низкой вибрации и низкого шума могут соответствовать строгим требованиям медицинских устройств для точного движения и стабильной работы, обеспечивая точность и безопасность медицинской диагностики и хирургических операций.
Аэрокосмическая промышленность:Он играет роль в аэро-инжеунжах самолетов, встроенного оборудования и различного оборудования для полезной нагрузки спутников. Это помогает снизить общий вес самолета и, в то же время, соответствует требованиям высокой надежности и длительного срока службы подшипников в космической среде.
Поле машинного инструмента:Он может быть применен к системе шпинделя с помощью машин, подшипника радиальной и осевой нагрузки во время высокоскоростного вращения, обеспечения точности обработки и качества поверхности, а также повышения эффективности резки и стабильности станка.
Оптоэлектронные и оптические инструменты:Используется в механизмах фокусировки и масштабирования линз в оптических инструментах, таких как астрономические телескопы и микроскопы, а также вращающиеся компоненты лазерного измерительного оборудования. Это помогает обеспечить точное выравнивание и стабильную работу оптических компонентов и повышает точность измерения и качество изображения инструментов
Адрес
Индустриальный парк Yaohai, высокотехнологичный район Синжан, Хефэй, Китай
Тел.
Электронная почта
