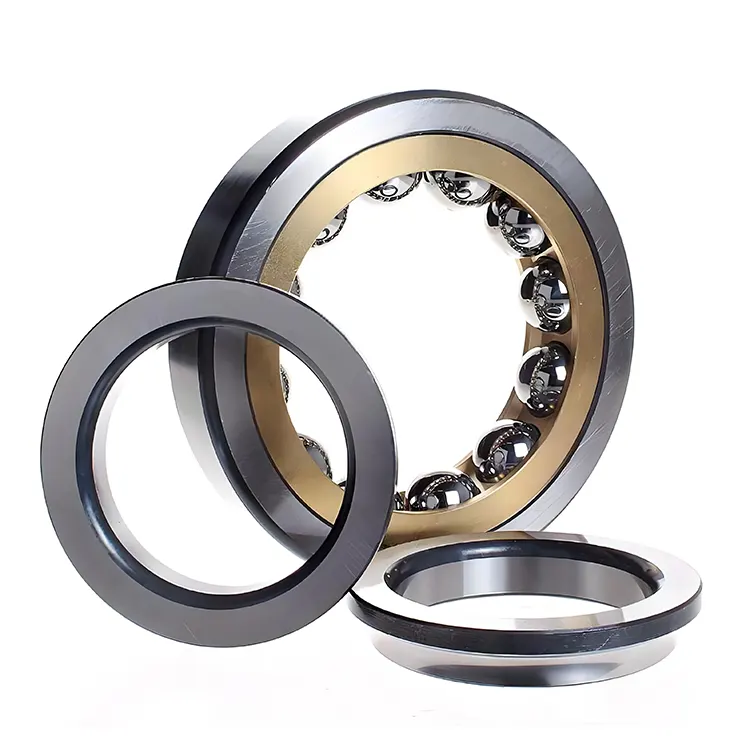

Четырехбальный угловой контактный шарик подшипник

Китай с четырьмя точечными угловальными контактными шариками, создаваемым Komel, является чисто осевой нагрузкой. Он может выдерживать двунаправленные осевые нагрузки через четырехточечный контактный контакт между стальным шариком и внутренними и наружными кольцами (угол контакта обычно составляет 35 ° или 40 °), но емкость радиальной нагрузки низкая. Он подходит для сценариев, где требуется двунаправленное осевое позиционирование и небольшие радиальные нагрузки (такие как краны и вращающиеся рабочие плиты).

Структурные особенности

Одно рядовые подшипники, как внутренние, так и внешние кольца имеют двойные ребра, а стальной шарик и гоночная трасса образуют четырехточечный контакт.

Угол контакта фиксирован, обычно 35 ° (серия QJ) или 40 ° (Q -ряд).

Грузоподъемность

Двунаправленная пропускная способность осевой нагрузки сильна, примерно в два раза больше, чем у однорядного углового контактного подшипника одинакового размера.

Радиальная нагрузка должна составлять ≤ 30% от осевой нагрузки, в противном случае жизнь будет значительно уменьшен.

Жесткость и точность

Осевая жесткость высокая, подходит для высокого осевого позиционирования.

Допускается определенное угловое отклонение (обычно ≤ 2 дуговых минут).

Параметр (спецификация)

Суффиксы

1. Структурные и контактные угловые суффиксы

Суффикс значения применимых производителей описание

QJ четырехточечный контактный контакт (разделение внутреннего кольца) NSK, SKF Угол контакта обычно составляет 35 ° (45 ° для типа QJ12)

Q Четырехточечная контактная конструкция (разделение наружного кольца) NSK Угол контакта обычно составляет 23 ° (45 ° для типа Q12)

2. Суффиксы материала клетки

Суффикс материал применимо

MPA Window-Type Lass Solid Cage (направляющая внешнее кольцо) FAG, SKF, общий в подшипниках типа QJ

MPB Window-Type Lass Solid Cage (Руководство по внутреннему кольцу) NSK Q Type Special

ТВП стеклянное волокно -волокно -армированное полиамидная клетка лепрах стальной шар, подходит для высокой скорости

Обработанная стальная клетка FA (направляющая внешнее кольцо).

Pha Polyether Ketone (Peek) Cage SKF Высокая температура и коррозионная стойкость

3. Суффиксы осевых клиренса

Кликс зарезка применимо

C2 осевой клиренс меньше, чем обычная группа SKF, применимого к высокому определению позиционирования

C3 осевой клиренс больше, чем обычная группа SKF обеспечивает большую термическую расширение

C4 осевой клиренс больше, чем C3 Group SKF, используемый в специальных условиях труда

CNL Нижняя половина обычной групповой клиренс SKF Preload Control

4. Суффикс оценки точности.

Точность суффикса применимо

P6 ISO 6 класс (размерная и точность вращения) SKF Обычное точное оборудование

P5 ISO 5 Grade (высокая точность) общие сцены точности, такие как шпинции с помощью машинного инструмента

SP Super Precision Grade NSK Dimensional Stability в условиях экстремальных работ

5. Специальные суффиксы дизайна

Суффикс значения применимых производителей описание

N2 Внешнее кольцо с двумя 180 ° позиционирующими канавками SKF, FAG Удобный для осевой фиксации

S1 Специальная термическая обработка (стабильная ниже 200 ℃) SKF Special для высокотемпературной среды

B20 сузившая толерантность к ширине SKF Compact Установка

6. Суффиксы запечатывания и смазки

Суффикс значения применимых производителей описание

2RS Двойное резиновое уплотнение Универсальное анти-жидкое вторжение

2Z двусторонняя железная крышка гистопроницаемой универсальный пылепроницаемый дизайн

HT51 Высокая температура смазки (-30 ~+175 ℃) Специальные требования к смазке SKF

Приложение

Типичные сценарии применения

Инженерный оборудование: поддержка крана, подшипник по поворотам.

Промышленное оборудование: центрифуга, вибрационный экран.

Точный механизм: вращающийся таблица оптического прибора, робот -сустав.

Транспортные средства: железнодорожная локомотивная ось, подшипник колесного хаба.
